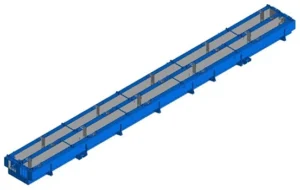

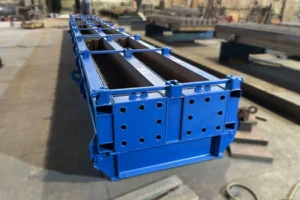

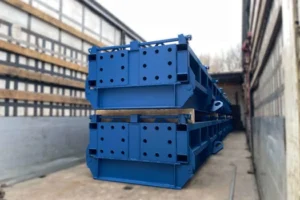

Металлоформы ригелей и колонн

«Сталконс» проектирует и изготавливает металлоформы для производства железобетонных ригелей и колонн, применяемых в каркасах многоэтажных и одноэтажных зданий.

Назначение изделий

Ригели работают как несущие поперечные элементы: воспринимают нагрузки от прогонов и плит перекрытий, обеспечивают жёсткость каркаса и устойчивость этажной системы. Колонны передают вертикальные и горизонтальные воздействия на фундамент и задают модуль сетки колонн.

Конструктив формы

• Жёсткий разборный корпус с внутренней и наружной рубашками; откидные борта на шарнирах для безопасной распалубки длинномерных изделий.
• Усиленные торцевые щиты для восприятия распора и анкеровки выпусков арматуры.
• Точная геометрия рабочих поверхностей; система направляющих и прижимов, исключающих смещение бортов при виброуплотнении.
• Исполнение под ненапрягаемую и напрягаемую арматуру (предусмотрены окна/опоры под анкера натяжения по проекту).
• Опционально — узлы интеграции глубинных или внешних вибраторов, закладные для фиксации кондукторов арматурных каркасов, точки строповки/кантования, подогрев (термочехлы) для ускоренного твердения.
• Конструктивная ремонтопригодность: сменные уплотнители, вкладыши и быстроизнашиваемые элементы.

Технологичность и качество

• Удобная очистка внутренних плоскостей; радиусные скругления без «карманов» для смеси.
• Совместимость с цеховыми вибробалками/вибростанциями; расчёт жёсткости формы под режимы виброуплотнения конкретной рецептуры.
• Контроль соответствия геометрии, класса бетона, марки по морозостойкости и водонепроницаемости — в объёме, установленном профстандартами и ДСТУ Б В.2.6-2:2009; приемка — по паспортам и протоколам ОТК.

Применение и область использования

Ригели востребованы в конструкциях многоэтажных жилых и общественных зданий, а также на объектах повышенной ответственности, где необходима высокая жёсткость каркаса. Колонны формируют вертикальный остов здания, работают в составе одно- и многоэтажных каркасов, воспринимая сочетания нагрузок по проекту. Для специальных сооружений (например, опоры ВЛ) применяются железобетонные стойки/элементы по отдельным стандартам и рабочим чертежам; это иная номенклатура, не тождественная ригелям каркасных зданий.

Комплектация поставки

• Металлоформа в сборе (тип и длина — по рабочим чертежам Заказчика).
• Сборочный чертёж, паспорт изделия, руководство по эксплуатации.
• ЗИП: уплотнители, крепёж, смазочные карты; по запросу — вкладыши, кондукторы, узлы под вибраторы/подогрев.
• Рекомендации по технологическим режимам укладки, виброуплотнения и распалубки в привязке к проектной марке бетона и классу арматуры (ДСТУ 3760:2019).
