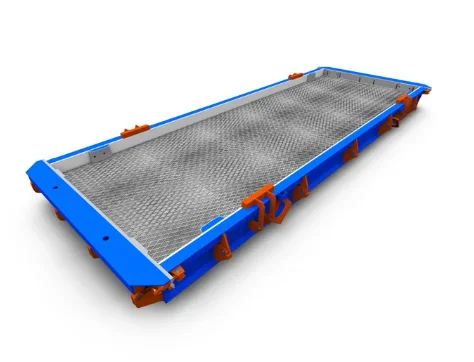

Металлоформы ПДН 2П30.18, 1П30.18, ПАГ-14, ПАГ-18

«Сталконс» проектирует и производит металлоформы для дорожных и аэродромных плит: ненапрягаемые и напрягаемые дорожные плиты П, ПД, ПДН (в т.ч. 1П30.18, 2П30.18) и аэродромные плиты ПАГ-14, ПАГ-18. Изделия изготавливаются и принимаются по нацстандартам Украины: ДСТУ для дорожных плит (MOD к ГОСТ 21924) и ДСТУ для аэродромных плит ПАГ (MOD к ГОСТ 25912).

Назначение и номенклатура

Плиты П/ПД применяют для покрытий постоянных и временных дорог, ПДН — когда проектом предусмотрено предварительное напряжение арматуры, ПАГ — для покрытий аэродромов и путей тяжёлой техники. Типоразмеры дорожных плит регламентированы ДСТУ: в маркировке «30.18» — это 30×18 дм (ориентировочно 3000×1800 мм), исполнение «1П/2П» — однопустотное/двухпустотное (по стандарту — однопозиционная/двухпозиционная оснастка), а грузовые классы и допуски заданы в частях 120–122 серии ДСТУ.

Для ПАГ по ДСТУ фиксируются конструкция, основные размеры и требования к преднапрягаемой арматуре: ПАГ-14 (толщина 140 мм) и ПАГ-18 (толщина 180 мм).

Конструктив металлоформ

• Жёсткий сварной корпус с высокоточной геометрией рабочих поверхностей; направляющие и запорные узлы исключают «ведение» при виброуплотнении.
• Одноместные и двухместные исполнения для ПДН 1П30.18/2П30.18; для ПАГ — компоновки под струнное/стоечное натяжение согласно рабочим чертежам и ДСТУ серии 136–137.
• Посадочные места под глубинные/наружные вибраторы, технологические радиусы без застойных зон, ремонтопригодные вкладыши.
• Опционально — узлы электротермического или механического натяжения арматуры (для ПДН, ПАГ), точки строповки и кантования, термочехлы.

Поверхность и рифление

Качество лицевой поверхности дорожных плит определяется профилем и чистотой рифлёных листов, а также точностью стыков между рифами. Мы изготавливаем формы под рифление не ниже 1,5–2 мм с входным контролем каждого рифлёного листа; стыковка листов выполняется по требованиям чертежей и нормам на сварные соединения.

Технологичность и контроль

Универсальная оснастка позволяет выпускать ненапрягаемые П/ПД и напрягаемые ПДН; для ПАГ предусмотрены узлы преднапряжения, соответствующие проектной схеме. Категории бетона, морозостойкость, водонепроницаемость и порядок приёмки задаются ДСТУ на дорожные плиты; для ПАГ — также ДСТУ на конструкцию плит и арматурно-монтажные изделия.

На заводе «Сталконс» производим приёмку металлоформ (геометрия, качество швов, чистота формующих поверхностей, комплектность ЗИП) и сопровождаем контрольную приёмку опытной партии у Заказчика.

Комплектация

Металлоформа (1- или 2-местная) в сборе; паспорт, сборочный чертёж, руководство по эксплуатации; ЗИП (уплотнители, крепёж, износные элементы). По запросу поставляем шаблоны/кондукторы под каркасы ПДН/ПАГ и карты натяжения (электротермического/механического) для конкретной рецептуры и класса арматуры.
