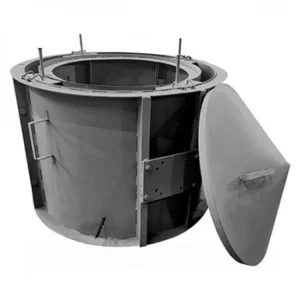

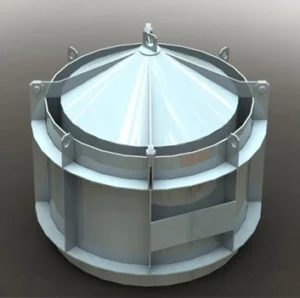

Формы колец колодцев и их элементы

«Сталконс» проектирует и изготавливает металлоформы для производства железобетонных колодезных колец и комплектующих. Изделия выпускаются в соответствии с ДСТУ Б В.2.6-106:2010.

Номенклатура и типоразмеры изделий

Колодезные кольца применяются в четырех основных диаметрах:
КС-7, КС-10, КС-15, КС-20. Высоты — 0,3 м, 0,6 м и 0,9 м (для КС-20 также встречается 1,2 м). Марка изделия включает внутренний диаметр и высоту в дм: например, КС10-9 — Ø1000 мм, h≈890 мм.

Комплект элементов колодцев по стандарту: стеновые кольца КС (рабочая камера/горловина), опорные кольца КО, плита днища ПН, плиты перекрытия ПП (группы по несущей способности), а также конструкции камер для сетей водо-, газо- и канализации. Обозначения и состав приведены в тексте стандарта.

Требования стандарта и материалы

ДСТУ Б В.2.6-106:2010 задаёт требования к геометрии, прочности, водонепроницаемости и морозостойкости бетона, маркировке и приёмочному контролю; конструкции выполняются из тяжелого бетона с армированием согласно рабочим чертежам.

Конструктивные особенности металлоформ «Сталконс»

• Жёсткий разборный каркас (внутренняя и наружная рубашки) с надёжной фиксацией створок.
• Быстросъёмные замки, направляющие и рёбра жёсткости для стабильной геометрии при виброуплотнении.
• Формообразование четверти/фальца для стыка (под резиновое уплотнение) — по проекту; обеспечивает герметичность шахты при сборке колодца.
• Совместимость с цеховыми вибростанциями; по запросу — посадочные места под глубинные вибраторы.
• Удобная очистка рабочих поверхностей; технологические скругления без «замков» смеси.
• Износостойкие вкладыши для выборок и монтажных гнёзд, ремонтопригодные узлы.

Технология применения

В форму укладывают бетонную смесь требуемой подвижности, проводят виброуплотнение и выдерживание до распалубки. Для облегчения съёма используют разрешённые разделительные составы, соответствующие технологическим картам; применение «отработки» не допускается внутренними регламентами большинства производств.
Собранный из стандартных элементов колодец (КС + ПН + ПП/люк) обеспечивает стойкость к горизонтальному смещению и герметичность стыков при корректном уплотнении и применении прокладок.

Что вы получаете

• Металлоформа под нужный типоразмер (КС-7/10/15/20; высота 0,3/0,6/0,9/1,2 м), включая опциональные вкладыши для фальцев/проёмов.
• Паспорт, сборочный чертёж, руководство по эксплуатации.
• Рекомендации по режимам виброуплотнения и распалубки под вашу технологию.
• Постпроизводственную поддержку и поставку ЗИП.
